Hva er wafer bonding-teknologi?

Waferbonding er en viktig teknologi i halvlederproduksjon. Den bruker fysiske eller kjemiske metoder for å binde to glatte og rene wafere sammen for å oppnå spesifikke funksjoner eller hjelpe til med halvlederproduksjonsprosessen.   Det er en teknologi for å fremme utviklingen av halvlederteknologi mot høy ytelse, miniatyrisering og integrasjon, og er mye brukt i produksjon av mikroelektromekaniske systemer (MEMS), nanoelektromekaniske systemer (NEMS), mikroelektronikk og optoelektronikk.

Wafer bonding teknologier er kategorisert i midlertidig bonding og permanent bonding.

Midlertidig bindinger en prosess som brukes for å redusere risikoen ved prosessering av ultratynne skiver ved å lime den til en bæreroverflate før tynning for å gi mekanisk støtte (men ikke elektrisk tilkobling). Etter at mekanisk støtte er fullført, kreves det en avbindingsprosess ved å bruke termiske, laser- og kjemiske metoder.

Permanent bindinger en prosess som brukes i 3D-integrasjon, MEMS, TSV og andre enhetspakkeprosesser for å danne en irreversibel mekanisk strukturbinding. Permanent binding er delt inn i følgende to kategorier basert på om det er et mellomlag:

1. Direkte binding uten mellomlag

1)Fusjonsbindingbrukes i SOI-wafer-produksjon, MEMS, Si-Si eller SiO₂-SiO₂-binding.

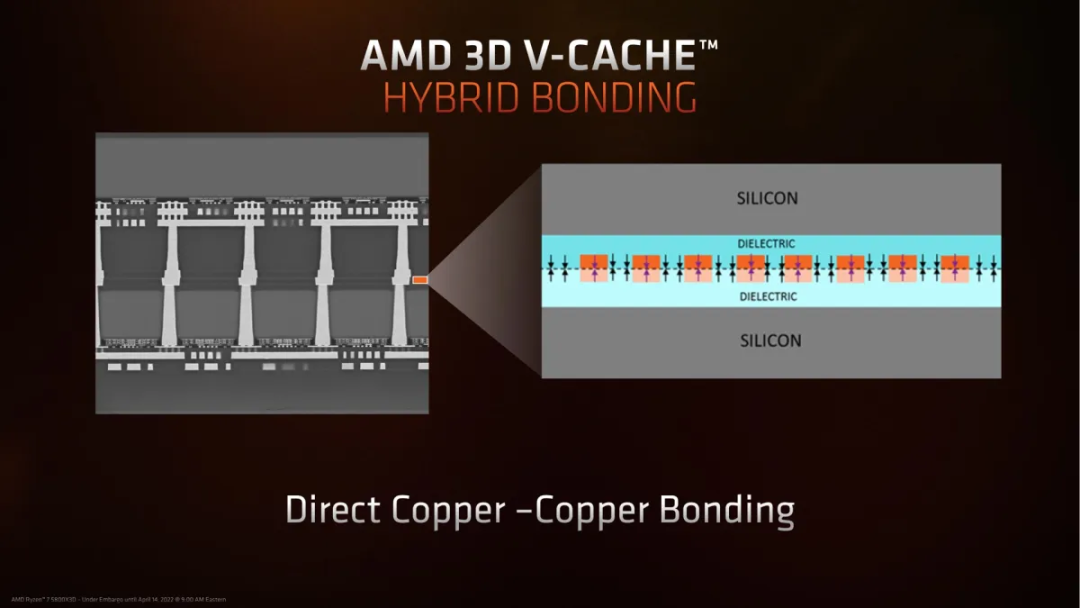

2)Hybrid bindingbrukes i avanserte pakkeprosesser, som TSV, HBM.

3)Anodisk bindingbrukes i skjermpaneler og MEMS.

2. Direkte binding med et mellomlag

1)Liming av glasspastabrukes i skjermpaneler og MEMS.

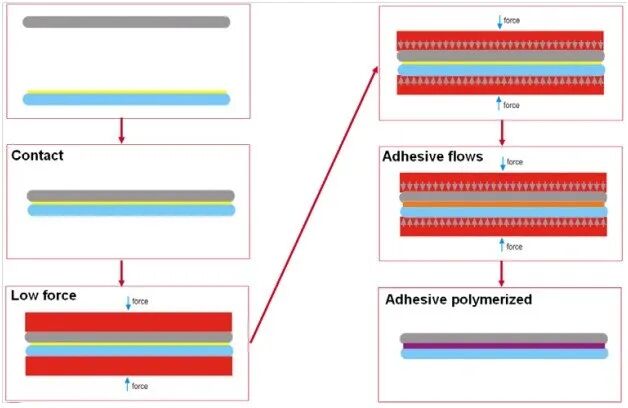

2)Limingbrukes i emballasje på wafer-nivå (MLP).

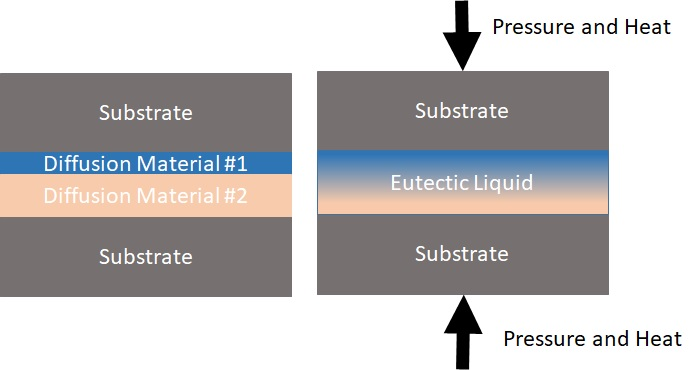

3)Eutektisk bindingbrukes i MEMS-emballasje og optoelektroniske enheter.

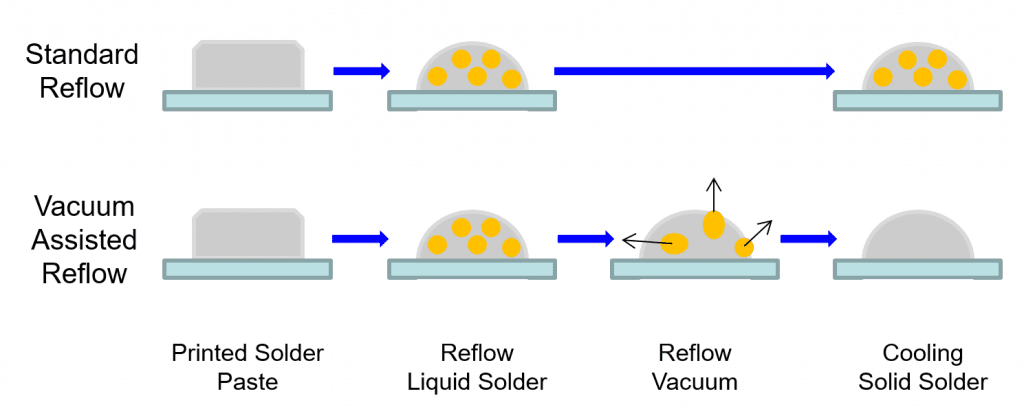

WaferReflow lodding limingbrukes i WLP og mikro-bump bonding.

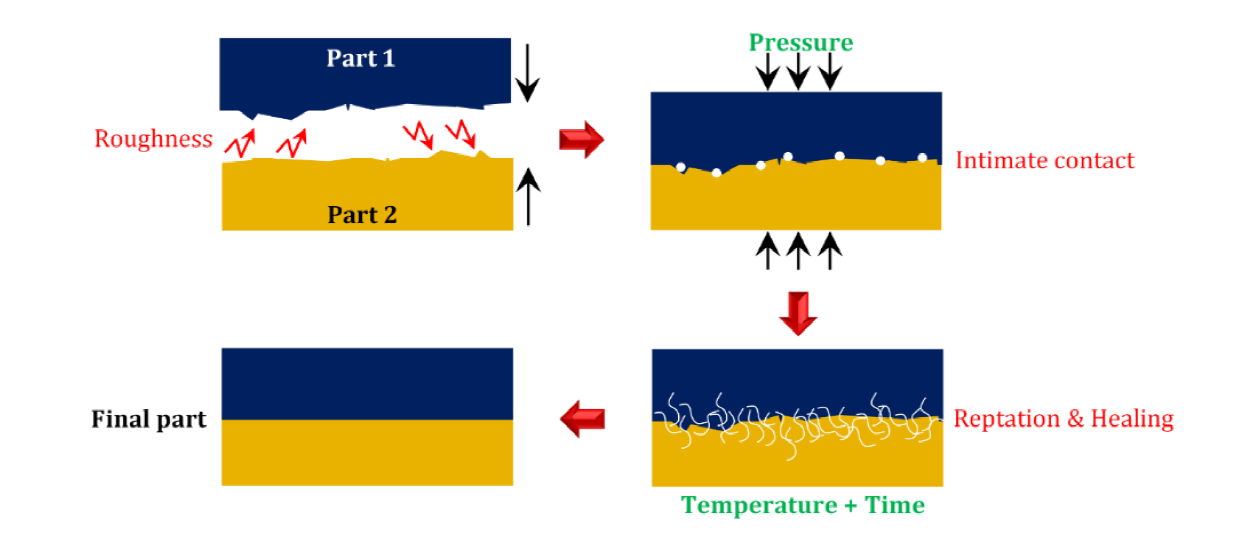

5)Termisk kompresjonsbinding av metallbrukes i skjermpaneler og MEMS.
