Hva er halvlederplaten?

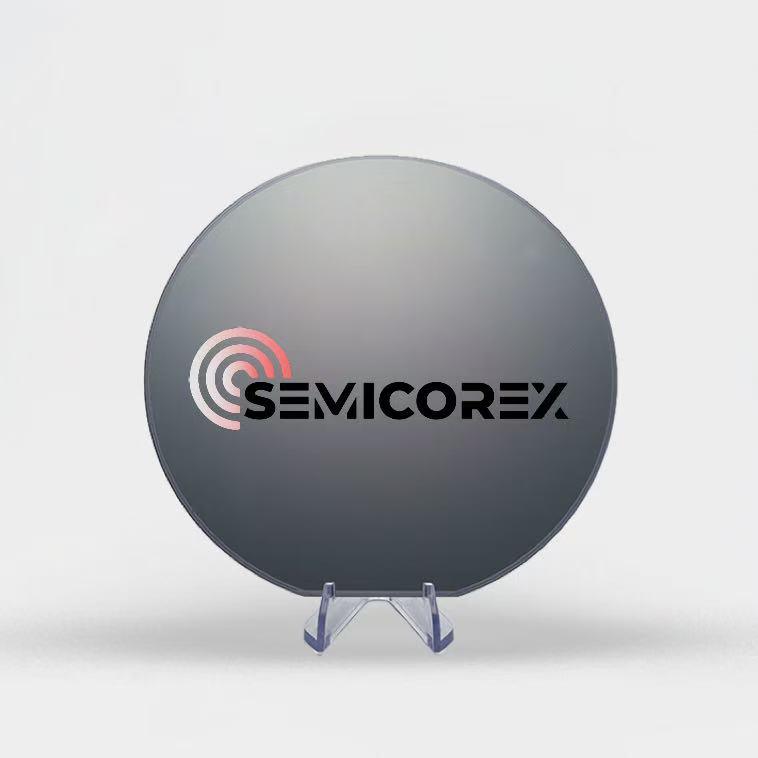

En halvlederskive er en tynn, rund skive av halvledermateriale som fungerer som grunnlaget for fremstilling av integrerte kretser (ICer) og andre elektroniske enheter. Waferen gir en flat og jevn overflate som ulike elektroniske komponenter er bygget på.

Produksjonsprosessen for wafer involverer flere trinn, inkludert å dyrke en stor enkeltkrystall av det ønskede halvledermaterialet, skjære krystallen i tynne skiver ved hjelp av en diamantsag, og deretter polere og rense skivene for å fjerne eventuelle overflatedefekter eller urenheter. De resulterende skivene har en svært flat og glatt overflate, noe som er avgjørende for de påfølgende fabrikasjonsprosessene.

Når skivene er klargjort, gjennomgår de en rekke halvlederfremstillingsprosesser, som fotolitografi, etsing, avsetning og doping, for å lage de intrikate mønstrene og lagene som kreves for å bygge elektroniske komponenter. Disse prosessene gjentas flere ganger på en enkelt skive for å lage flere integrerte kretser eller andre enheter.

Etter at produksjonsprosessen er fullført, separeres de individuelle brikkene ved å kutte skiven langs forhåndsdefinerte linjer. De separerte brikkene pakkes deretter for å beskytte dem og gi elektriske tilkoblinger for integrering i elektroniske enheter.

Ulike materialer på wafer

Halvlederskiver er primært laget av enkrystall silisium på grunn av dets overflod, utmerkede elektriske egenskaper og kompatibilitet med standard halvlederproduksjonsprosesser. Men, avhengig av spesifikke bruksområder og krav, kan andre materialer også brukes til å lage wafere. Her er noen eksempler:

Silisiumkarbid (SiC): SiC er et halvledermateriale med bred båndgap kjent for sin utmerkede termiske ledningsevne og høye temperaturytelse. SiC-skiver brukes i elektroniske enheter med høy effekt, for eksempel strømomformere, vekselrettere og elektriske kjøretøykomponenter.

Gallium Nitride (GaN): GaN er et halvledermateriale med bred båndgap med eksepsjonelle krafthåndteringsevner. GaN-wafere brukes i produksjon av kraftelektroniske enheter, høyfrekvente forsterkere og LED-er (lysemitterende dioder).

Galliumarsenid (GaAs): GaAs er et annet vanlig materiale som brukes til wafere, spesielt i høyfrekvente og høyhastighetsapplikasjoner. GaAs-wafere gir bedre ytelse for visse elektroniske enheter, for eksempel RF (radiofrekvens) og mikrobølgeenheter.

Indium Phosphide (InP): InP er et materiale med utmerket elektronmobilitet og brukes ofte i optoelektroniske enheter som lasere, fotodetektorer og høyhastighetstransistorer. InP wafere er egnet for applikasjoner innen fiberoptisk kommunikasjon, satellittkommunikasjon og høyhastighets dataoverføring.
