Grafitt luftlager

Semicorex Graphite Air Bearings er en aerostatisk komponent med høy presisjon designet for å gi friksjonsfri lineær og roterende bevegelse for ultrapresisjonsmaskineri. Produsert av en spesialisert kvalitet av isostatiskporøs grafitt, utnytter dette lageret den naturlige permeabiliteten til karbonmikrostrukturen for å skape en jevn, stiv og stabil luftpute. I motsetning til konvensjonelle lagre som er avhengige av borede åpninger, bruker Graphite Air Bearings millioner av sub-mikron porer over hele overflaten for å fungere som en begrenser, og sikrer en perfekt fordelt trykkprofil uten gradienter eller trykktopper.

Tekniske spesifikasjoner

Basert på prøvetestrapporten viser Semicorex-grafitt følgende sertifiserte egenskaper:

Nøkkelfunksjoner og fordeler

Ensartet trykkfordeling: Den 0,5 µm porestrukturen skaper en "gardin" av luft, eliminerer trykkbølgene forbundet med åpningslagere og gir overlegen tiltstivhet.

Friksjonsfri bevegelse: Null statisk og dynamisk friksjon (stikkingsfri) gir uendelig posisjoneringsoppløsning og null slitasje, noe som forlenger systemets levetid på ubestemt tid.

Kollisjonsbeskyttelse (myk landing): Shore 53 HS-grafittoverflaten er ikke-knusende. Ved lufttap legger lageret seg forsiktig på føringen, fungerer som et tørt smøremiddel og forhindrer katastrofal skade på presisjonsføringen.

Høy demping: Denporøs grafittmatrise absorberer naturlig vibrasjoner, og gir en "klemfilm"-dempende effekt som forbedrer setningstider og dynamisk stabilitet i skanneapplikasjoner.

Renromskompatibilitet: Semicorex-grafittluftlagrene fungerer uten olje eller fett, noe som gjør det ideelt for ISO klasse 1-renromsmiljøer som er vanlig i halvlederproduksjon.

Visuelle egenskaper

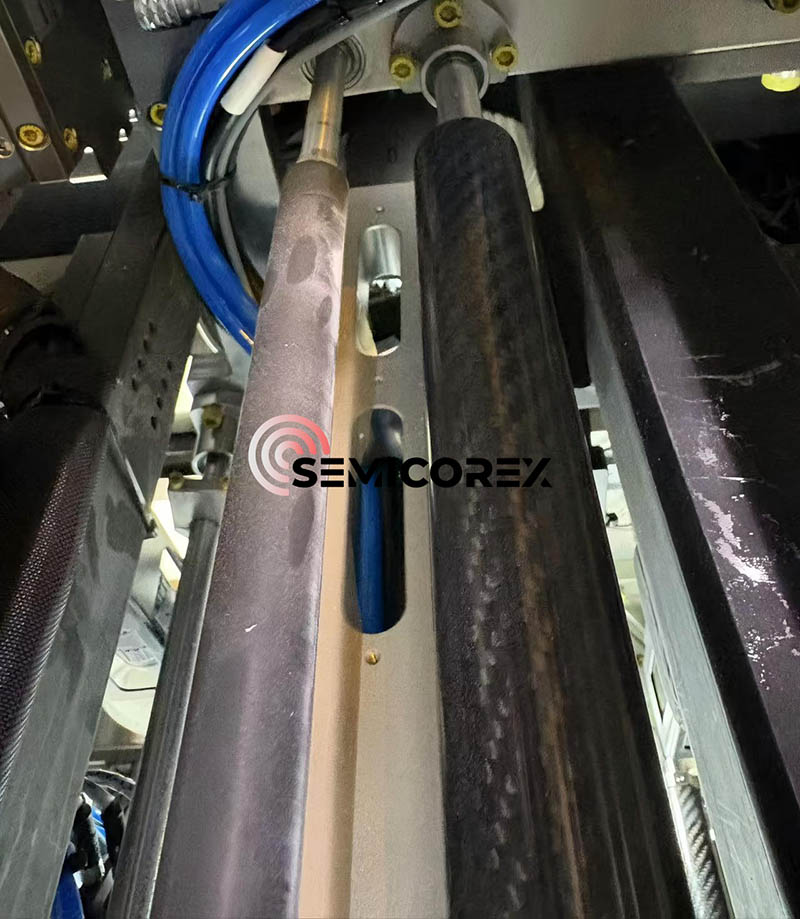

Visuell inspeksjon av Graphite Air Bearings-komponenter (refererer til medfølgende bilder) avslører:

Overflatefinish: En matt, koksgrå finish som er karakteristisk for presisjonsmalt grafitt.

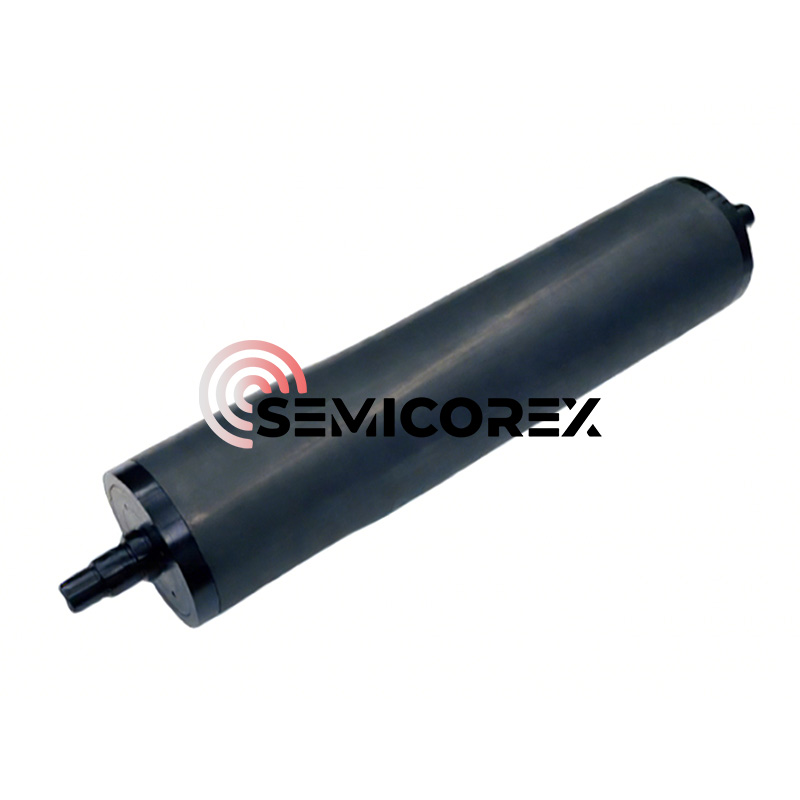

Geometri: Tilgjengelig i lineære stangkonfigurasjoner med maskinerte spor for montering eller vakuumrensing. Den porøse overflaten virker ensartet for det blotte øye, og skjuler det mikroskopiske porenettverket.

Montering: Designet for integrasjon med presisjonsbearbeidede spor eller kuleboltmonteringssystemer for å sikre parallellitet med føringsveien.

Historisk kontekst og teknologisk evolusjon

Grensene for kontaktlager

I flere tiår ble standarden for lineær bevegelse satt av resirkulerende kulelagre og rulleglider. Selv om disse systemene er robuste, lider de av iboende begrensninger definert av Hertzian kontaktstress. Den fysiske kontakten mellom de rullende elementene og løpet genererer friksjon, varme og slitasjepartikler. I ultrapresisjonsapplikasjoner skaper "støyen" som genereres av kulene som resirkulerer hastighetsbølger som er uakseptable for metrologi på nanometernivå. Videre introduserer behovet for smøring forurensninger og vedlikeholdskrav som er uforenlige med moderne renromsstandarder.

Den aerostatiske revolusjonen

Overgangen til luftlagre markerte et grunnleggende skifte i maskindesign. Ved å skille overflater med en luftfilm, eliminerte ingeniører mekanisk kontakt. Tidlige luftlagre brukte åpningskompensasjon. I dette designet føres trykkluft gjennom noen få presisjonsborede hull (åpninger) og fordeles via spor.

Begrensninger for åpningsdesign:

Trykkgradienter: Trykket synker betydelig når luft beveger seg bort fra åpningen/sporet, noe som reduserer effektiviteten av belastningskapasiteten.

Pneumatisk hammer: Volumet av luft som er fanget i sporene kan fungere som en kondensator, noe som fører til selveksiterte vibrasjoner eller "hamring".

Tilstopping: En enkelt støvpartikkel kan blokkere en åpning og forårsake umiddelbar lagersvikt.

Katastrofale krasj: Åpningslager er vanligvis laget av hardt metall (aluminium, rustfritt stål). Hvis lufttilførselen svikter, resulterer metall-på-metall- eller metall-på-granitt-kontakten i alvorlige riss og gnaging.

Fremkomsten av porøs medieteknologi

Porøse medieluftlagre, slik som de som bruker den porøse grafitten, løste disse problemene ved å bruke selve lagermaterialet som begrenseren.

Historie: Utviklet på midten av 1900-tallet, men perfeksjonert for kommersiell bruk på 1980- og 90-tallet, brukte porøs karbonteknologi sintringsprosessen til å lage et materiale med millioner av mikroskopiske, kronglete baner.

Gjennombruddet: Nøkkelen var å kontrollere produksjonsprosessen for å sikre isotrop permeabilitet. Graphite Air Bearings' spesifikasjon på 0,5 µm gjennomsnittlig porediameter representerer en moden iterasjon av denne teknologien, som optimerer strømningsbegrensningen for å maksimere stivheten og samtidig minimere luftforbruket. Denne utviklingen forvandlet luftlagre fra delikate laboratorieinstrumenter til robuste industrielle komponenter som er i stand til å operere i tøffe maskineringsmiljøer.

Materialvitenskap: Dykk dypt ned i porøs grafitt for luftlagring

Isostatisk grafittproduksjon

Grafittluftlagrene er identifisert som en isostatisk grafitt. Denne produksjonsprosessen er forskjellig fra ekstrudert eller støpt grafitt.

Råmateriale: Petroleumskoks med høy renhet mikroniseres til partikler (relatert til den fine strukturen sett i 0,5 µm porespesifikasjonen).

Kald isostatisk pressing (CIP): Pulveret legges i en form og utsettes for ultrahøyt trykk fra alle retninger (væsketrykk). Dette sikrer at tettheten (1,74 g/cm³) er jevn gjennom emnet. Denne isotropien er avgjørende fordi den sikrer at luft strømmer gjennom lageret med samme hastighet i alle retninger, og forhindrer "tilting" eller ujevn løft.

Grafitisering: Billetten varmes opp til ~3000°C. Dette justerer den krystallinske strukturen, og konverterer karbon til grafitt. Denne prosessen gir den spesifikke motstanden på 13,02 µΩ·m, som er en nøkkelindikator på graden av grafitisering og termisk stabilitet.

Mikrostrukturanalyse

Porestørrelse (0,5 µm): Dette er en "Gulllokk"-dimensjon.

Hvis porene er for store (> 1,0 µm): Luftforbruket blir for stort, og lageret mister stivhet (for utett).

Hvis porene er for små (< 0,1 µm): Lageret krever upraktiske inngangstrykk for å generere løft, og responstiden blir treg.

0,5 µm: Representerer en optimalisering for standard industrielle trykkluftsystemer (80 PSI), balanserende effektivitet med høy lastekapasitet.

Tetthet (1,74 g/cm³): Typiske tette grafitter varierer fra 1,70 til 1,85 g/cm³. En verdi på 1,74 indikerer en porøsitet på omtrent 15-20 %. Dette volumet av "tomrom" fungerer som et internt reservoar, og sikrer jevn lufttilførsel til ansiktet.

Mekanisk robusthet

Trykkstyrke (127,0 MPa): Denne verdien er signifikant. Det betyr at lageret kan støtte enorme belastninger uten strukturell svikt. For kontekst er typisk betong ~30 MPa. porøs grafitt for luftlager er fire ganger sterkere enn betong i kompresjon. Dette gjør at lageret kan klemmes eller forhåndsbelastes med høye magnetiske krefter uten å sprekke.

Bøyestyrke (80,7 MPa): Dette er høy for grafitt. Det sikrer at lagerputene ikke deformeres eller klikker under bøyemomentene som brukes under akselerasjon eller monteringsfeil.

Tribologi og "myk landing"

Shore Hardness på 53 HS (skleroskop) plasserer den i kategorien "middels hard" for grafitt (mykere enn noen ekstremt tette karakterer som kan være 70-80 HS).

Tribologisk fordel: Ved en krasj må lagermaterialet være oppofrende. Granitt (føringsveien) er mye vanskeligere. En Shore 53-grafitt vil slipe til et fint pulver ved støt, smøre objektglasset og forhindre overføring av energi til å skrape granitten. Denne selvsmørende egenskapen er den ultimate forsikringen for dyre maskiner.
