Hva er Dry Gas Seal System?

I moderne industrielle applikasjoner er det mange høyeffekts, høyhastighets væskemaskiner (som turbokompressorer og blåsere), og deres tetningselementer på kritiske seksjoner fungerer under ekstreme arbeidsforhold preget av høy rotasjonshastighet, forhøyet trykk og intens temperatur. De konvensjonelle mekaniske tetningene av kontakttype er ikke lenger i stand til å tilpasse seg disse krevende bruksscenariene. Derfor har tørre gassforseglingssystemer, med deres enestående ytelse, blitt bredt tatt i bruk som en førsteklasses berøringsfri tetningsløsning for disse kritiske bruksområdene.

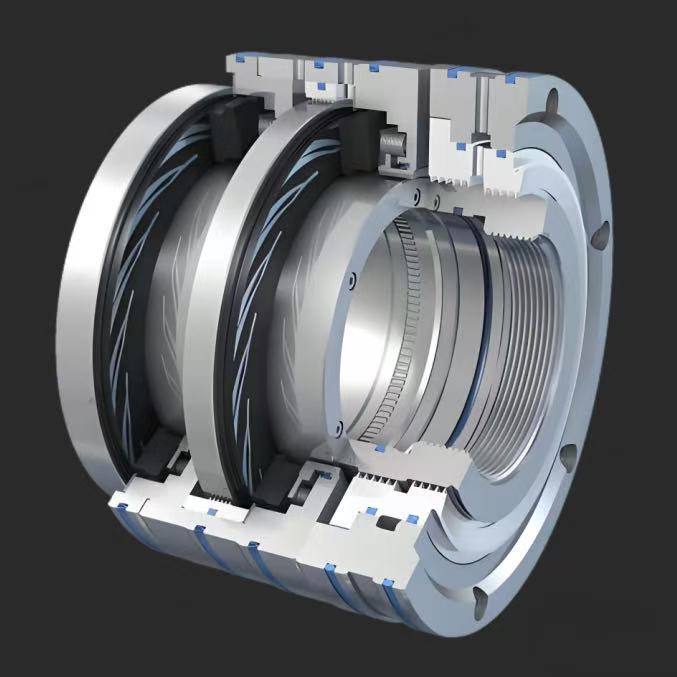

Tørrgasstetningssystemet er det berøringsfrie akseltetningssystemet som bruker gass som driftsmedium. Ved å bearbeide hydrodynamiske spor på tetningsflatene, utnytter tørre gasstetningssystemer den hydrodynamiske effekten som genereres under rotasjon for å danne en stabil gassfilm mellom tetningsflatene. Denne stabile gassfilmen kan holde tetningsflatene i ikke-kontakttilstand, og dermed oppnå effektiv forsegling av gasser og væsker.

Hovedkomponentene i tørre gassforseglingssystemer

1. Tetningskomponenter: Inkludert roterende ringer, stasjonære ringer, fjærer, O-ringer.

2. Gassforsyningssystemer

3. Kontrollsystemer: inkludert utstyr som trykksensorer, strømningsmålere.

Fordelene med tørre gassforseglingssystemer

1. Berøringsfri drift, ingen friksjon eller slitasje, lang tetningslevetid og lave vedlikeholdskostnader.

2. Lav lekkasje, utmerket gassfilmtetningseffekt, med lekkasje langt lavere enn tradisjonelle tetninger.

3. Ingen oljeforurensning av prosessmedier og forenkler systemets kompleksitet.

4. Kan tilpasses høy hastighet og høyt trykk, ikke begrenset av PV-verdi.

Hovedtyper og applikasjonsscenarier

1. Ensidig tørr gass sjøl

Den er godt egnet for driftsforhold med middels og lavt trykk, som tillater små mengder prosessgasslekkasje til den omgivende atmosfæren, slik som kompressorer som håndterer ufarlige gasser inkludert luft, nitrogen og karbondioksid.

2. Dobbeltsidig tørrgassforsegling

Ved å ta i bruk strukturen til to ensidige tetninger anordnet ansikt til ansikt, er det godt egnet for driftsforhold der prosessgasslekkasje til den omgivende atmosfæren ikke er tillatt. Ved å innføre tetningsgassene mellom de to tetningene, dannes barrieretetningen ved å bruke et gasstrykk som er høyere enn mediets, som bare lar en liten mengde tetningsgass komme inn.

3. Tandem tørr gasstetning

Den er sammensatt av to eller flere enkeltsidige tetninger koblet i serie, som er egnet for applikasjoner som tillater liten prosessgasslekkasje til atmosfæren, for eksempel kompressorer i kjemisk industri og oljeraffineringsindustri. Hovedtetningen påtar seg det meste av trykkbelastningen, og reservetetningen gir en sikkerhetstetning ved svikt i hovedtetningen. I noen tandem tørre gassforseglingssystemer er labyrinttetningene også innlemmet. Denne konfigurasjonen er egnet for applikasjoner der prosessgasslekkasje til atmosfæren ikke er tillatt og tetningsgass ikke får komme inn i maskinen.

Semicorex tilbyr høy kvalitetTørre gasstetningsringer. Hvis du har spørsmål eller trenger ytterligere detaljer, ikke nøl med å ta kontakt med oss.
