Karbonbasert termisk feltsystem

● 2026-07-02 ● - ● Legg igjen en melding

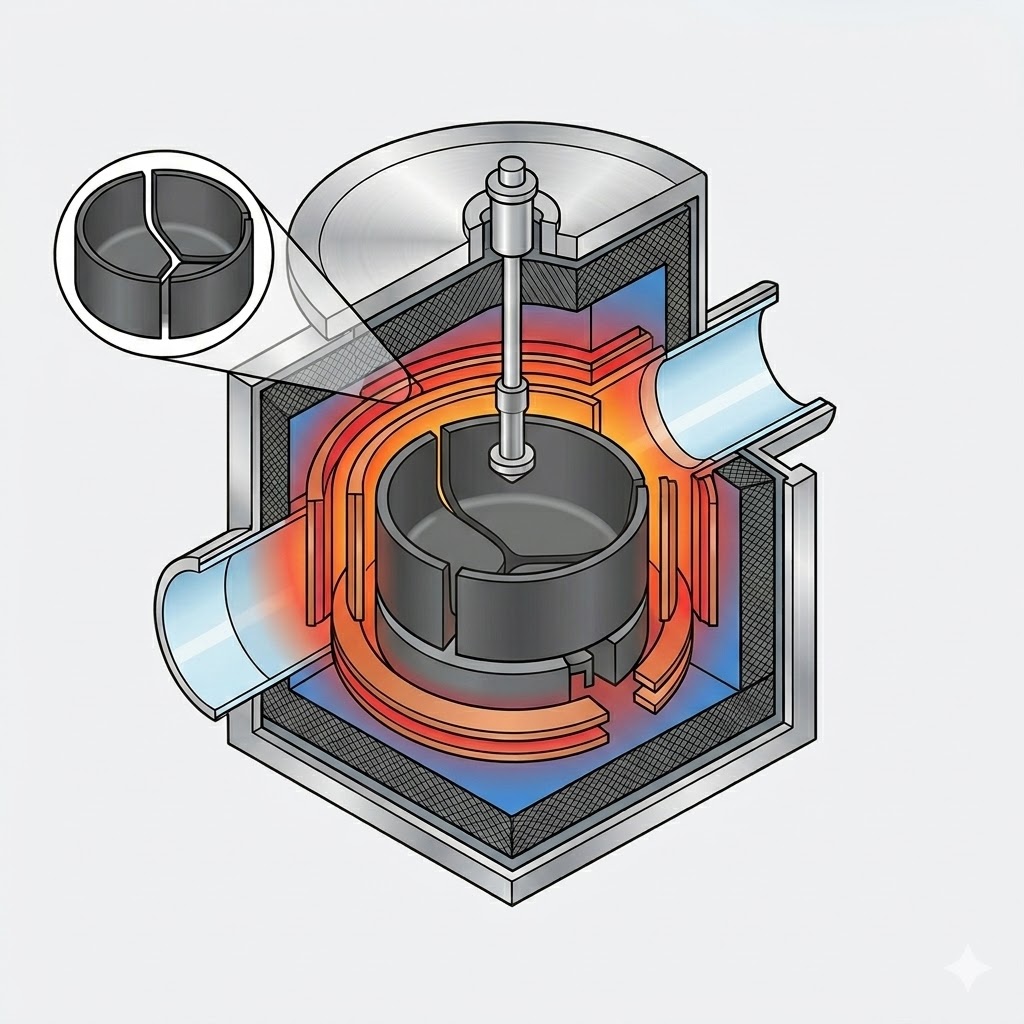

1. Rollen til karbonbaserte termiske felt har utviklet seg fra isolasjonskomponenter til prosessvindusregulatorer

Verdien av et karbonbasert termisk felt strekker seg langt utover tradisjonell termisk isolasjon. I moderne krystallvekstsystemer fungerer den som en omfattende prosesskontrollplattform som direkte påvirker krystallkvalitet, produktivitet og driftskostnader. Dens kjernefunksjoner kan oppsummeres i fire nivåer:

Funksjonsnivå	Primær funksjon	Key Performance Indicators
Strukturell støtte	Støtterkvartsdigeler, varmeovner, varmeskjold, oginsusjonssylindrefor å sikre den mekaniske stabiliteten til storskala termiske feltsystemer.	Ovnsstørrelse, termiske feltdimensjoner, smeltedigelstørrelse og ladekapasitet
Varmefordeling	Kontrollerer stråling, ledning og konveksjonsveier, og regulerer den termiske balansen mellom smelte- og krystallvekstgrensesnittet.	Temperaturgradient, grensesnittform, trekkhastighet og energiforbruk
Gassstrømstyring	Styrer argonstrøm og, i SiC PVT-systemer, dampfase materialtransport mens de fjerner flyktige arter som SiO og CO.	Strømningsfeltkarakteristikker, oksygen- og karbonurenhetsnivåer, avsetningsdannelse og levetid for termisk felt
Kvalitetskontroll	Påvirker oksygenkonsentrasjon, karbonkonsentrasjon, resistivitetsuniformitet, dislokasjonstetthet, spenningsfordeling og krystallstrukturstabilitet.	N-type silisiumkompatibilitet, SiC polytypekontroll og defekthåndtering

Offentlig tilgjengelig utstyrsspesifikasjoner indikerer at fotovoltaisk Czochralski (CZ) krystallvekstteknologi har gått inn i et nytt stadium preget av større ovner, større termiske felt, økt ladekapasitet, intelligent krystalltrekk og avansert lavoksygenkontroll.

I følge publiserte spesifikasjoner har noen avanserte krystallvekstsystemer en hovedkammerstørrelse på Φ1700 × 2100 mm og støtter termiske felt opp til 42 tommer i diameter. Kompatible digelstørrelser inkluderer 33, 37, 40 og 42 tommer, tilsvarende ladekapasitet på henholdsvis ca. 700 kg, 1000 kg, 1200 kg og 1300 kg.

I tillegg viser disse systemene betydelige forbedringer i operasjonell effektivitet, inkludert:

· Konstant-diameter vekst strømforbruk så lavt som 42 kW

· Kjølevannsforbruk så lavt som 20 m³/t

· Daglig krystallproduksjon over 200 kg

· Kompatibilitet med Continuous Czochralski (CCz) teknologi og magnetfeltassisterte krystallvekstkonfigurasjoner

Denne utviklingen indikerer at termisk feltdesign har blitt en kritisk faktor for å bestemme krystallkvalitet, produksjonseffektivitet og totale produksjonskostnader.

2. Ovnsdimensjoner

2.1 Fotovoltaiske CZ enkeltkrystallvekstovner

Skaleringen av CZ krystallvekstovner innebærer langt mer enn bare å øke ovnsdimensjonene. Vellykket storskala ovnsdesign krever koordinert optimalisering av følgende parametere:

· Hovedkammerdiameter

· Høyde på hjelpekammeret

· Halsåpningsdimensjoner

· Digelstørrelse

· Varmeskjoldklaring

· Fôringsgrensesnitt

· Vakuum- og eksosveier

Den typiske ingeniørlogikken bak storskala ovnsdesign er oppsummert nedenfor:

Parameter	Teknisk betydning	Innvirkning på termisk feltytelse
Hovedkammerets diameter	Bestemmer maksimal termisk feltdiameter, isolasjonstykkelse og varmeapparatdimensjoner.	Større kamre øker termisk treghet, noe som resulterer i langsommere temperaturrespons.
Halsåpningsstørrelse	Bestemmer de tillatte dimensjonene til krystallstenger, varmeskjold, styresylindere og øvre akselsammenstillinger.	En for liten hals begrenser termisk felt og strømningsstyrende strukturdesign fleksibilitet.
Hjelpekammerhøyde	Bestemmer krystalllengdekapasitet, kjøleplass og syklustid for krystallekstraksjon.	Større høyde støtter lengre krystallvekst og høyere produksjonspotensial.
Digeldiameter	Bestemmer initial ladekapasitet, smeltedybde og oksygenoppløsningsområde.	Større digler øker produktiviteten, men gjør oksygenkontroll mer utfordrende.
Eksternt fôringsgrensesnitt	Aktiverer OCz, CCz eller flere ladeoperasjoner.	Forlenger produksjonssykluser og øker produksjonen, men øker også risikoen for akkumulering av urenheter.

To forskjellige ladeverdier bør skilles:

Opprinnelig ladekapasitet

Dette refererer til mengden råstoff som lastes inn i digelen på en gang og bestemmes direkte av digelstørrelsen. Offentlig tilgjengelig utstyrsspesifikasjoner indikerer vanligvis kapasiteter fra 700 kg til 1300 kg.

Total ladekapasitet per ovnskampanje

Dette inkluderer flere ladesykluser eller kontinuerlige fôringsoperasjoner under en komplett produksjonskjøring. Som et resultat kan det totale materialet som behandles under en ovnskampanje være betydelig høyere enn den opprinnelige ladningen.

For eksempel indikerer bransjesammenligninger avslørt i offentlige prospektdokumenter at:

· Et 32-tommers termisk felt kan behandle opptil 3000 kg materiale per ovnskampanje.

· Et 36-tommers termisk felt kan behandle opptil 3500 kg materiale per ovnskampanje.

Disse verdiene representerer total produksjon i løpet av en hel driftssyklus i stedet for engangslastekapasiteten til digelen.

2.2 SiC PVT Krystallvekstovner

Skalering av silisiumkarbid (SiC) PVT krystallvekstovner er betydelig mer utfordrende enn å forstørre konvensjonelle silisium CZ-systemer.

I motsetning til Czochralski-prosessen, dyrkes ikke SiC-krystaller fra en smeltet fase. I stedet er Physical Vapor Transport (PVT) avhengig av sublimering av SiC-kildepulver ved ekstremt høye temperaturer. De genererte dampartene transporteres langs en aksial temperaturgradient og krystalliseres deretter på en relativt kjøligere SiC-frøkrystall.

En studie publisert av Royal Society of Chemistry (RSC, 2026) på 150 mm SiC PVT-krystallvekst beskriver det termiske systemet som bestående av fem primære komponenter:

· Termisk isolasjonsfilt

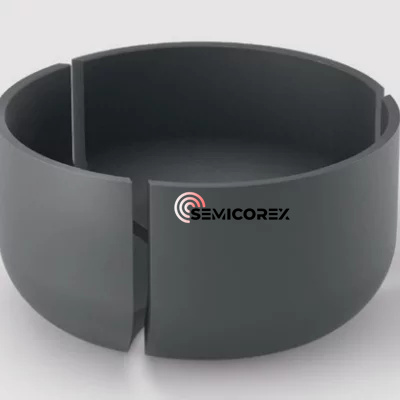

· Grafittdigel

· SiC frøkrystall

· SiC kildemateriale

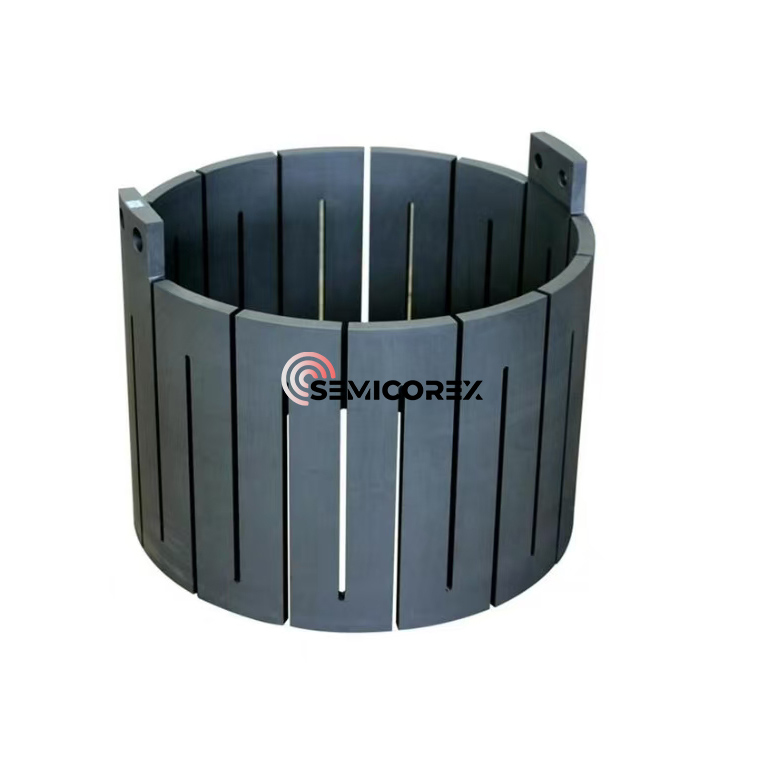

· Motstandsvarmer

Under krystallvekst sublimerer kildepulveret under høy temperatur, og produserer dampfasearter som migrerer oppover under temperaturgradienten før de avsettes på frøkrystallen med lavere temperatur for å danne en enkelt krystall.

Å øke størrelsen på en SiC PVT-ovn er derfor ikke bare et spørsmål om å oppnå høyere temperaturer. De viktigste tekniske utfordringene inkluderer:

en. Opprettholde en tilstrekkelig aksial temperaturgradientå kontinuerlig drive sublimerings-transport-krystalliseringsprosessen.

b. Minimerer radielle temperaturgradienterfor å redusere termisk stress, forhindre krystallsprekker og undertrykke polytype-transformasjon.

c. Bevarer termisk feltstabilitetgjennom hele vekstprosessen ettersom kildepulveret gradvis forbrukes.

d. Opprettholde et kontrollerbart krystallvekstgrensesnittunder overgangen til 8-tommers og fremtidig 12-tommers SiC-waferproduksjon.

Sammenlignet med silisiumkrystallvekst, må det termiske feltet i SiC PVT-systemer gi betydelig høyere temperaturstabilitet og mer presis termisk kontroll, noe som gjør termisk feltdesign til en av de mest kritiske teknologiene for produksjon av SiC-krystaller med stor diameter.

3. Kritisk kobling mellom utstyrsdesign og termisk feltytelse

Samspillet mellom ovnskonfigurasjon, termisk feltdesign, krystallkvalitet og produksjonskostnad kan oppsummeres som følger:

Utstyr / prosessvariabel	Termisk feltrespons	Crystal Quality Response	Kostnadspåvirkning
Større ovnsstørrelse	Høyere termisk treghet og lengre gassstrømningsveier	Vanskeligere å opprettholde jevn radiell temperatur	Høyere produksjonskapasitet men økte idriftsettelseskostnader
Større termisk felt	Forbedret termisk isolasjon med redusert varmetap	Mer utfordrende oksygen- og karbonurenhetskontroll	Lavere avskrivningskostnad per wafer, men høyere termisk feltkomponentkostnad
Større smeltedigel	Økt smeltevolum og større oksygenoppløsning fra digelvegger	Høyere risiko for svingninger i oksygenkonsentrasjon og variasjon i resistivitet	Større ladekapasitet og redusert produksjonskostnad per kilo
Dypere varmeskjoldposisjon	Forbedret krystallkjøling og økt aksial temperaturgradient (G)	Høyere trekkhastighetspotensial, men økt grensesnittsustabilitetsrisiko	Forbedret produktivitet samtidig som det krever strengere kontroll av krystallbrudd
Økt argonstrømningshastighet	Sterkere fjerning av urenheter og forbedret konvektiv varmeoverføring	Lavere oksygen- og karbonkonsentrasjoner, men potensielt større temperatursvingninger	Økt argonforbruk og høyere krav til vakuumpumping
Redusert ovnstrykk	Forbedret fordampning og fjerning av flyktige arter	Modifiserte avsetnings- og tilbakediffusjonsmekanismer	Høyere krav til eksossystemets ytelse og tetningspålitelighet
Høyere trekkhastighet	Økt latent varmeavgivelse krever sterkere kjølekapasitet	Større V/G-variasjon og høyere dislokasjonsrisiko	Høyere gjennomstrømning med potensiell reduksjon i produksjonsutbytte
Multi-sone varmekontroll	Forbedret temperaturfeltkontrollerbarhet	Bedre optimalisering av krystallgrensesnittform og oksygentransport	Økt utstyrskompleksitet og igangkjøringskostnader
Magnetfelt / CCz-teknologi	Mer stabil smeltekonveksjon og kontinuerlig mating	Forbedret lavoksygenkontroll og ensartet motstand	Høyere kapitalinvestering samtidig som det muliggjør avansert N-type silisiumproduksjon
Multi-sone SiC termisk felt	Uavhengig optimalisering av aksial drivkraft og radiell temperaturuniformitet	Redusert polytype-overgang, dislokasjonstetthet og krystallsprekk	Høyere krystallutbytte med økt kontrollsystemkompleksitet

Den kontinuerlige utviklingen av krystallvekstutstyr viser at det termiske feltet ikke lenger bare er en passiv strukturell sammenstilling. I stedet har det blitt et integrert prosesskontrollsystem som samtidig styrer varmeoverføring, væskedynamikk, massetransport, urenhetsfordeling og krystallkvalitet.

Etter hvert som waferdiametrene fortsetter å øke og halvledermaterialer blir mer avanserte, vil fremtidige termiske feltsystemer i økende grad stole på digital simulering, multifysikkoptimalisering, intelligent temperaturkontroll og tilpasset karbon-grafitt-komponentdesign for å oppnå høyere produktivitet, lavere defekttettheter og forbedret produksjonseffektivitet.

Semicorex leverer en omfattende portefølje med høy ytelsegrafittogkvartskomponenter for avanserte termiske feltsystemer brukt i silisium- og SiC-krystallvekstapplikasjoner. Produktene våre er konstruert for å levere overlegen termisk stabilitet, forlenget levetid og eksepsjonell prosesskonsistens. For skreddersydde løsninger eller ytterligere teknisk informasjon, kan du gjerne kontakte ingeniørteamet vårt.
