Forskjeller mellom vakuumchucker og elektrostatiske chucker

Som de uunnværlige kjerneleddene i halvlederproduksjon har stabiliteten og presisjonen til waferholdingsteknologi direkte innvirkning på chipproduksjonseffektiviteten og den ferdige enhetens kvalitet. Vakuum chucker og elektrostatiske chucker er de to mainstream waferholdeløsningene for halvlederproduksjon. Selv om begge tilhører wafer-chucker, er de svært forskjellige i struktur, ytelsesegenskaper og aktuelle scenarier.

1. Ulike arbeidsprinsipper

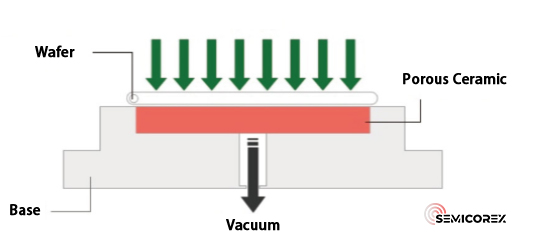

Vakuum chuckerstole på undertrykk for å holde wafere på plass. Luft trekkes ut via rørledninger koblet til en vakuumpumpe, og danner negativt trykk under waferen for å feste wafere eller substrater til chuckoverflaten. Chucks base er presisjonsmaskinert av keramikk eller metall, og dens adsorpsjonsoverflate består av en porøs keramisk plate montert i en forsenkning på basen, med periferien festet og forseglet til basen.  Koblet til en vakuumpumpe gjennom interne mikroporøse kanaler i den keramiske platen, genererer chucken en vakuumsone langt under atmosfæretrykk, og sikrer dermed waferen tett.

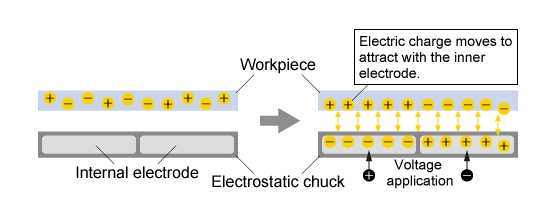

Elektrostatiske chucker har en kjernestruktur med elektroder innebygd i en metallbase, dekket av et høyytelses keramisk dielektrisk lag. De genererer et elektrostatisk felt på overflaten for å indusere elektriske ladninger på arbeidsstykker, og skaper elektrostatisk tiltrekning for å klemme wafere eller underlag. Når spenning påføres, dannes det et sterkt elektrostatisk felt mellom elektrodene, keramisk dielektrisk ogoblat, som leverer en holdekraft på flere tusen til titusenvis av Pascals for stabil oblatfiksering.

2. Ulike ytelsesfordeler

Vakuumchucker er kompatible med wafere med forskjellige dimensjoner og ulike prosessarbeidsflyter, og gir stabil fiksering av wafere under prosessering. Sammenlignet med elektrostatiske chucker har de lave produksjons- og vedlikeholdskostnader på grunn av deres relativt enkle interne strukturer.

Men når wafere gjennomgår prosesser som krever drift i et vakuum- eller lavtrykksmiljø, slik som kjemisk dampavsetning, kan ikke vakuumchucker som er avhengige av trykkforskjeller oppfylle prosesskravene. Videre, når wafere holdes på plass av vakuumchucker, kan lufttrykk føre til at waferen deformeres, noe som resulterer i et tilbakeslag etter prosessering. Dette kan resultere i en bølget overflate, dårlig flathet og redusert maskineringsnøyaktighet på den behandlede waferen.

Elektrostatiske chuckerta i bruk kontaktløs adsorpsjon, og tilbyr konsistent, jevnt fordelt klemkraft. Dette forhindrer effektivt vridning av skiver, forvrengning og skade, og bevarer utmerket flathet for høyere maskineringsnøyaktighet. Utstyrt med helium-baksidekjøling for jevn temperaturfordeling, støtter elektrostatiske chucker nøyaktig wafertemperaturregulering.

På minussiden har elektrostatiske chucker komplekse strukturer med ekstremt strenge standarder for overflateflathet, glatthet og mikrostrukturer i mikronskala. Presisjon på mikronnivå for mikrofunksjoner skaper høye tekniske barrierer i råvareformulering, sintring og overflatebehandling. Temperaturkontroll er fortsatt en kjerneteknisk utfordring; aluminiumnitrid (AlN) dielektriske ESC-er for forbedret varmespredning involverer enda mer kompliserte produksjonsprosesser. Strenge flerdimensjonale tekniske krav driver opp produktprisen, og regelmessig inspeksjon og vedlikehold av elektrostatiske systemer er obligatorisk for å garantere stabil drift.

3. Ulike hovedapplikasjonsfelt

Med høy flathet, overlegen parallellitet, tett jevn tekstur, høy mekanisk styrke, jevn luftgjennomtrengelighet og enkel rekondisjonering, brukes vakuumchucker til å fikse og transportere flate, godt forseglede arbeidsstykker som metallplater og plastunderlag. Innen halvlederproduksjon betjener de wafer-tynning, terninger, sliping, rengjøring og andre waferbehandlingsprosesser, og løser effektivt vanlige problemer, inkludert waferinnrykk, elektrostatisk nedbrytning av chips og partikkelforurensning.

Elektrostatiske chucker er designet for flate, ikke-ledende arbeidsstykker, og er ultra-rene wafer-bærere dedikert til vakuum- og plasmamiljøer. De er mye brukt i plasma- og vakuumhalvlederprosesser, inkludert tørretsing, PECVD, termisk CVD, fysisk dampavsetning (PVD), ioneimplantasjon og ekstrem ultrafiolett litografi (EUVL).
