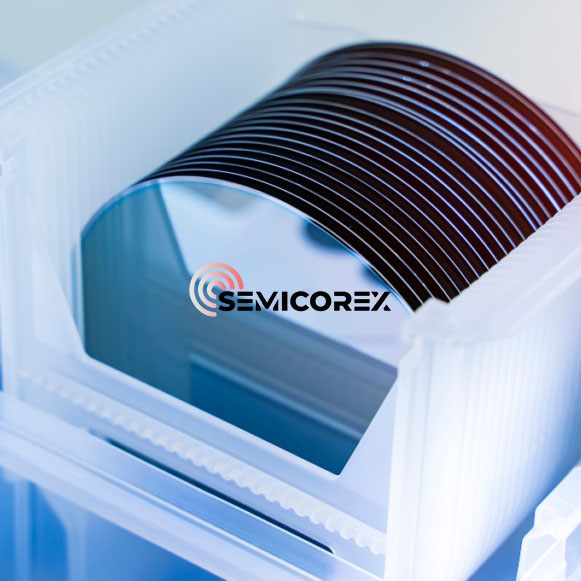

Semicorex SOI Wafer er et høyytelses halvledersubstrat som har et tynt silisiumlag på toppen av et isolerende materiale, som optimerer enhetens effektivitet, hastighet og strømforbruk. Med tilpassbare alternativer, avanserte produksjonsteknikker og fokus på kvalitet, tilbyr Semicorex SOI-wafere som sikrer overlegen ytelse og pålitelighet for et bredt spekter av banebrytende applikasjoner.*
Semicorex SOI Wafer (Silicon On Insulator) er et banebrytende halvledersubstrat designet for å møte høyytelseskravene til moderne integrert krets (IC) fabrikasjon. Konstruert med et tynt lag av silisium på toppen av et isolerende materiale, typisk silisiumdioksid (SiO₂), muliggjør SOI-wafere betydelige ytelsesforbedringer i halvlederenheter ved å gi isolasjon mellom forskjellige elektriske komponenter. Disse skivene er spesielt gunstige i produksjonen av kraftenheter, RF-komponenter (radiofrekvens) og MEMS (mikro-elektromekaniske systemer), der termisk styring, strømeffektivitet og miniatyrisering er avgjørende.
SOI wafere tilbyr overlegne elektriske egenskaper, inkludert lav parasittisk kapasitans, redusert krysstale mellom lag og bedre termisk isolasjon, noe som gjør dem ideelle for høyfrekvente, høyhastighets og strømsensitive applikasjoner i avansert elektronikk. Semicorex tilbyr en rekke SOI-wafere skreddersydd for spesifikke produksjonsbehov, inkludert forskjellige silisiumtykkelser, wafer-diametre og isolerende lag, som sikrer at kundene får et produkt som passer perfekt til deres bruksområder.
Struktur og funksjoner
En SOI wafer består av tre hovedlag: et toppsilisiumlag, et isolerende lag (vanligvis silisiumdioksyd) og et bulksilisiumsubstrat. Det øverste silisiumlaget, eller enhetslaget, fungerer som det aktive området der halvlederenheter produseres. Det isolerende laget (SiO2) fungerer som en elektrisk isolerende barriere, og gir en separasjon mellom det øverste silisiumlaget og bulksilisiumet, som fungerer som den mekaniske støtten for waferen.
Nøkkelfunksjonene til Semicorex sin SOI wafer inkluderer:
Enhetslag: Det øverste laget av silisium er vanligvis tynt, alt fra titalls nanometer til flere mikrometer i tykkelse, avhengig av bruken. Dette tynne silisiumlaget gir mulighet for høyhastighetssvitsjing og lavt strømforbruk i transistorer og andre halvlederenheter.
Isolerende lag (SiO₂): Det isolerende laget er typisk mellom 100 nm og flere mikrometer tykt. Dette silisiumdioksidlaget gir elektrisk isolasjon mellom det aktive topplaget og bulksilisiumsubstratet, og bidrar til å redusere parasittisk kapasitans og forbedre enhetens ytelse.
Bulksilisiumsubstrat: Bulksilisiumsubstratet gir mekanisk støtte og er vanligvis tykkere enn enhetslaget. Den kan også skreddersys for spesifikke bruksområder ved å justere resistiviteten og tykkelsen.
Tilpasningsalternativer: Semicorex tilbyr en rekke tilpasningsalternativer, inkludert forskjellige silisiumlagtykkelser, isolasjonslagtykkelser, waferdiametre (vanligvis 100 mm, 150 mm, 200 mm og 300 mm) og wafer-orienteringer. Dette gjør at vi kan levere SOI-wafere egnet for et bredt spekter av bruksområder, fra småskala forskning og utvikling til høyvolumsproduksjon.
Høykvalitetsmateriale: Våre SOI-wafere er produsert med silisium med høy renhet, noe som sikrer lav defekttetthet og høy krystallinsk kvalitet. Dette resulterer i overlegen enhetsytelse og utbytte under fabrikasjon.
Avanserte bindingsteknikker: Semicorex bruker avanserte bindingsteknikker som SIMOX (Separation by Implantation of Oxygen) eller Smart Cut™-teknologi for å fremstille våre SOI-wafere. Disse metodene sikrer utmerket kontroll over tykkelsen på silisium og isolerende lag, og gir konsistente høykvalitets wafere egnet for de mest krevende halvlederapplikasjonene.
Applikasjoner i halvlederindustrien
SOI-wafere er avgjørende i mange avanserte halvlederapplikasjoner på grunn av deres forbedrede elektriske egenskaper og overlegne ytelse i høyfrekvente, laveffekts- og høyhastighetsmiljøer. Nedenfor er noen av nøkkelapplikasjonene til Semicorex sine SOI-wafere:
RF- og mikrobølgeenheter: Det isolerende laget av SOI-wafere bidrar til å minimere parasittisk kapasitans og forhindre signalforringelse, noe som gjør dem ideelle for RF (radiofrekvens) og mikrobølgeenheter, inkludert effektforsterkere, oscillatorer og miksere. Disse enhetene drar nytte av den forbedrede isolasjonen, noe som resulterer i høyere ytelse og lavere strømforbruk.
Strømenheter: Kombinasjonen av det isolerende laget og det tynne toppsilisiumlaget i SOI-wafere gir bedre termisk styring, noe som gjør dem perfekte for strømenheter som krever effektiv varmeavledning. Applikasjoner inkluderer strøm-MOSFET-er (Metal-Oxide-Semiconductor Field-Effect Transistors), som drar fordel av redusert effekttap, raskere svitsjehastigheter og forbedret termisk ytelse.
MEMS (Micro-Electromechanical Systems): SOI-wafere er mye brukt i MEMS-enheter på grunn av det veldefinerte, tynne silisiumenhetslaget, som enkelt kan mikromaskineres for å danne komplekse strukturer. SOI-baserte MEMS-enheter finnes i sensorer, aktuatorer og andre systemer som krever høy presisjon og mekanisk pålitelighet.
Avansert logikk og CMOS-teknologi: SOI-wafere brukes i avanserte CMOS (komplementær metall-oksid-halvleder) logikkteknologier for å produsere høyhastighetsprosessorer, minneenheter og andre integrerte kretser. Den lave parasittiske kapasitansen og reduserte strømforbruket til SOI-skiver bidrar til å oppnå raskere byttehastigheter og større energieffektivitet, nøkkelfaktorer i neste generasjons elektronikk.
Optoelektronikk og fotonikk: Det høykvalitets krystallinske silisiumet i SOI-skiver gjør dem egnet for optoelektroniske applikasjoner, som fotodetektorer og optiske sammenkoblinger. Disse applikasjonene drar nytte av den utmerkede elektriske isolasjonen fra det isolerende laget og muligheten til å integrere både fotoniske og elektroniske komponenter på samme brikke.
Minneenheter: SOI-wafere brukes også i ikke-flyktige minneapplikasjoner, inkludert flashminne og SRAM (statisk tilfeldig tilgangsminne). Det isolerende laget bidrar til å opprettholde enhetens integritet ved å redusere risikoen for elektrisk interferens og krysstale.
Semicorex sine SOI-wafere gir en avansert løsning for et bredt spekter av halvlederapplikasjoner, fra RF-enheter til kraftelektronikk og MEMS. Med eksepsjonelle ytelsesegenskaper, inkludert lav parasittisk kapasitans, redusert strømforbruk og overlegen termisk styring, tilbyr disse wafere forbedret enhetseffektivitet og pålitelighet. Semicorex sine SOI-wafere kan tilpasses for å møte spesifikke kundebehov, og er det ideelle valget for produsenter som søker høyytelsessubstrater for neste generasjons elektronikk.
