TAC belagt digel i Sic krystallvekst

De siste årene,TAC belagtNavle har blitt en viktig teknisk løsning som reaksjonskar i vekstprosessen med silisiumkarbid (SIC) krystaller. TAC -materialer har blitt sentrale materialer innen silisiumkarbidkrystallvekst på grunn av deres utmerkede kjemiske korrosjonsresistens og høy temperaturstabilitet. Sammenlignet med tradisjonelle grafitt digler, gir TAC -belagte digler et mer stabilt vekstmiljø, reduserer virkningen av grafittkorrosjon, forlenger levetiden til digelen, og unngår effektivt fenomenet karboninnpakning, og reduserer derved tettheten av mikrotubene.

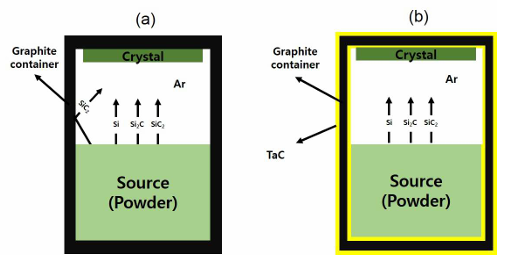

 Fig.1 Sic krystallvekst

Fordeler og eksperimentell analyse av TAC-belagte digler

I denne studien sammenlignet vi veksten av silisiumkarbidkrystaller ved bruk av tradisjonelle grafitt digler og grafitt digler belagt med TAC. Resultatene viste at TAC-belagte digler betydelig forbedrer kvaliteten på krystallene.

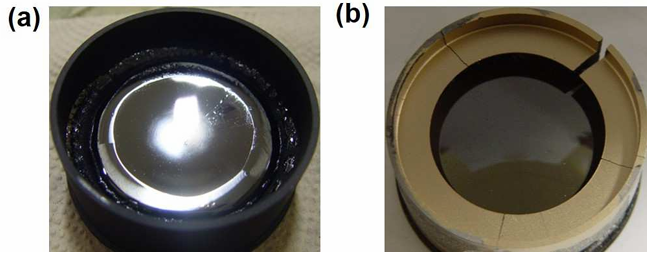

Fig.2 om bilde av sic ingot dyrket ved PVT -metode

Figur 2 illustrerer at silisiumkarbidkrystaller dyrket i tradisjonelle grafitt digler viser et konkav grensesnitt, mens de som er dyrket i TAC-belagte krusningsrike, viser et konveks grensesnitt. Som sett i figur 3 er dessuten kantpolykrystallinsk fenomen uttalt i krystaller dyrket ved bruk av tradisjonelle grafitt-krusning, mens bruken av TAC-belagte digler effektivt reduserer dette problemet.

Analysen indikerer atTAC -belegghever temperaturen ved kanten av digelen, og reduserer dermed veksten av krystaller i det området. I tillegg forhindrer TAC -belegget direkte kontakt mellom grafitt sidevegg og krystallen, noe som hjelper til med å dempe kjernefysning. Disse faktorene reduserer samlet sannsynligheten for at polykrystallinitet oppstår i kantene av krystallen.

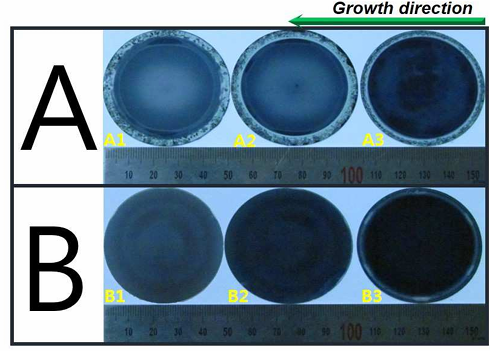

Fig.3 om bilder av skiver i forskjellige vekststadier

Videre er silisiumkarbidkrystallene dyrket iTAC-belagtNyskarpler viste nesten ingen karboninnkapsling, en vanlig årsak til mikropipdefekter. Som et resultat viser disse krystallene en betydelig reduksjon i mikropipdefekttetthet. Resultater av korrosjonstest presentert i figur 4 bekrefter at krystaller dyrket i TAC-belagte digler har praktisk talt ingen mikropipdefekter.

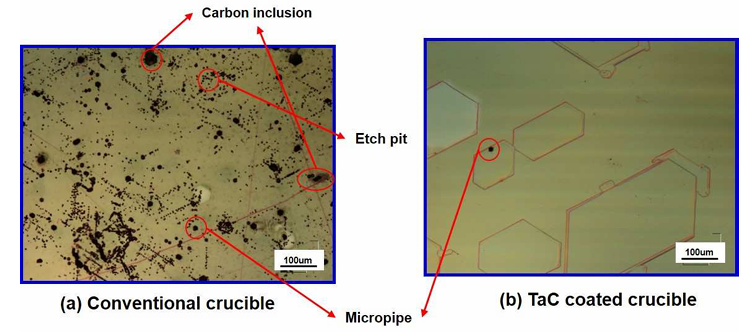

Fig.4 OM -bilde etter KOH -etsing

Forbedring av krystallkvalitet og urenhetskontroll

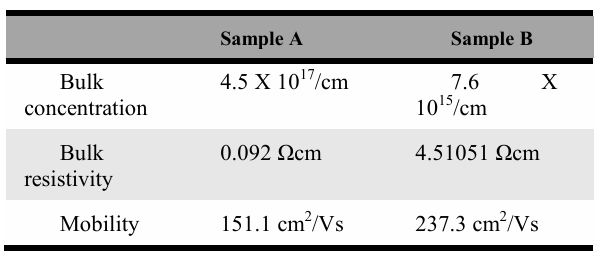

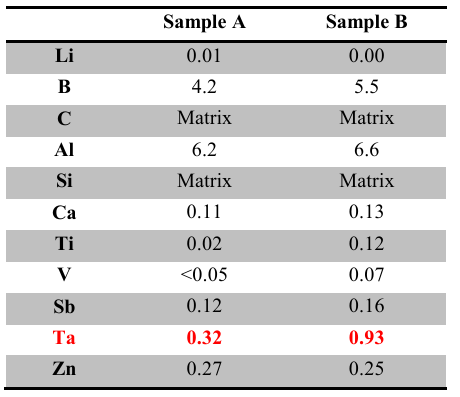

Gjennom GDMS og Hall -tester av krystaller fant studien at TA -innholdet i krystallen økte litt når TAC -belagte digler ble brukt, men TAC -belegget begrenset inntrengningen av nitrogen (N) betydelig inn i krystallen. Oppsummert kan TAC -belagte digler dyrke silisiumkarbidkrystaller med høyere kvalitet, spesielt for å redusere defekttetthet (spesielt mikrotubes og karboninnkapsling) og kontrollere nitrogen dopingkonsentrasjon.

Semicorex tilbyr høy kvalitetTAC-belagt grafittgruppefor SiC krystallvekst. Hvis du har noen henvendelser eller trenger ytterligere detaljer, ikke nøl med å komme i kontakt med oss.

Kontakt telefon # +86-13567891907

E -post: sales@semicorex.com
