Hva er diffusjonsprosess

Doping innebærer å innføre en dose urenheter i halvledermaterialer for å endre deres elektriske egenskaper. Diffusjon og ionimplantasjon er to metoder for doping. Tidlig urenhet doping ble først og fremst oppnådd gjennom diffusjon av høy temperatur.

Diffusjon avsetter urenhet atomer på overflaten av enSubstratskivefra en dampkilde eller dopet oksid. Hemmekonsentrasjonen avtar monotonisk fra overflaten til hoveddelen, og urenhetsfordelingen bestemmes først og fremst av diffusjonstemperatur og tid. Ionimplantasjon innebærer injeksjon av dopingmiddel ioner i halvlederen ved bruk av en ionestrål. Hemmekonsentrasjonen har en toppfordeling i halvlederen, og urenhetsfordelingen bestemmes av ionedose og implantasjonsenergi.

Under diffusjonsprosessen er skiven typisk plassert i et strengt temperaturkontrollert kvarts høytemperaturovnørør og en gassblanding som inneholder ønsket dopingmiddel introduseres. For SI-diffusjonsprosesser er bor den mest brukte dopingmiddelet av P-type, mens fosfor er den mest brukte dopingmiddelet av N-typen. (For SiC-ionimplantasjon er p-typen dopingmiddel typisk bor eller aluminium, og N-typen dopingmiddel er typisk nitrogen.)

Diffusjon i halvledere kan sees på som atombevegelsen av dopingmiddelatomer i underlagsgitteret gjennom ledige stillinger eller interstitielle atomer.

Ved høye temperaturer vibrerer gitteratomer nær likevektsposisjonene. Atomer på gittersteder har en viss sannsynlighet for å få nok energi til å bevege seg fra likevektsposisjonene sine, og skape mellomliggende atomer. Dette skaper en ledig stilling på det opprinnelige nettstedet. Når et nærliggende urenhetsatom opptar et ledig sted, kalles dette ledighetsdiffusjon. Når et mellomliggende atom beveger seg fra et sted til et annet, kalles det interstitiell diffusjon. Atomer med mindre atomradier opplever generelt interstitiell diffusjon. En annen type diffusjon oppstår når interstitielle atomer fortrenger atomer fra nærliggende gittersteder, og skyver et erstatnings -urenhetsatom inn i det mellomliggende stedet. Dette atomet gjentar deretter denne prosessen, og akselererer diffusjonshastigheten betydelig. Dette kalles push-fill-diffusjon.

De primære diffusjonsmekanismene for P og B i SI er ledig diffusjon og push-fyllingsdiffusjon.

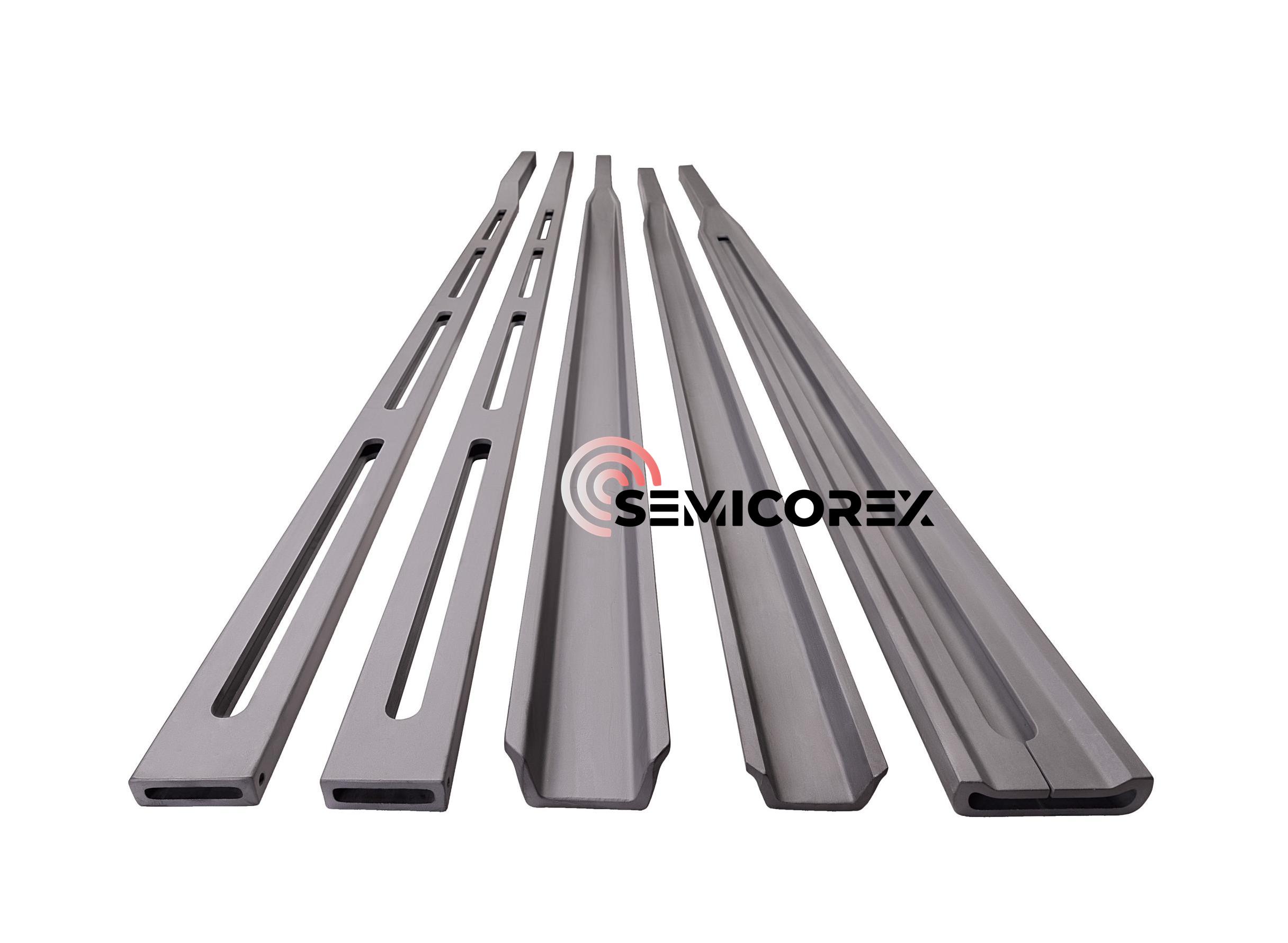

Semicorex tilbyr tilpasset høy renhetSIC -komponenteri diffusjonsprosess. Hvis du har noen henvendelser eller trenger ytterligere detaljer, ikke nøl med å komme i kontakt med oss.
