Hvorfor bøyer sideveggene seg under tørr etsing

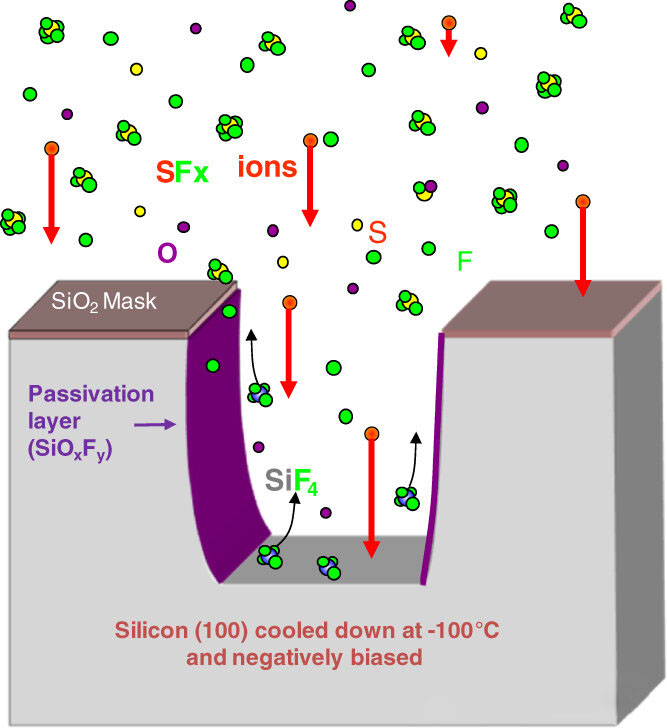

Tørr etsing er typisk en prosess som kombinerer fysiske og kjemiske handlinger, med ionebombardement som en avgjørende fysisk etseteknikk. Under etsing kan innfallsvinkelen og energifordelingen til ioner være ujevn.

Hvis ioneinnfallsvinkelen varierer på forskjellige steder på sideveggene, vil også etseeffekten variere. I områder med større ioneinnfallsvinkler er ionesningseffekten på sideveggene sterkere, noe som fører til mer sideveggetsing i det området og forårsaker sideveggbøyning. Videre gir ujevn ioneenergifordeling også en lignende effekt; ioner med høyere energi fjerner materiale mer effektivt, noe som resulterer i inkonsekvente etsenivåer på forskjellige steder på sideveggene, noe som ytterligere forårsaker bøyning av sideveggen.

Fotoresist fungerer som en maske ved tørr etsing, og beskytter områder som ikke trenger å etses. Imidlertid påvirkes fotoresist også av plasmabombardement og kjemiske reaksjoner under etsing, og egenskapene kan endres.

Ujevn fotoresisttykkelse, inkonsekvente forbrukshastigheter under etsing, eller variasjoner i adhesjonen mellom fotoresisten og underlaget på forskjellige steder kan alle føre til ujevn beskyttelse av sideveggene under etsing. For eksempel kan områder med tynnere eller svakere fotoresist-adhesjon tillate at det underliggende materialet blir etset lettere, noe som fører til at sideveggen bøyes på disse stedene.

Substratmateriale egenskaper Forskjeller

Substratmaterialet som etses kan ha forskjeller i egenskaper, slik som varierende krystallorienteringer og dopingkonsentrasjoner i forskjellige regioner. Disse forskjellene påvirker etsningshastigheter og selektivitet.

Ved å ta krystallinsk silisium som et eksempel, er arrangementet av silisiumatomer forskjellig på tvers av krystallorienteringer, noe som resulterer i variasjoner i reaktivitet med etsegassen og etsningshastigheter. Under etsing fører disse forskjellene i materialegenskaper til inkonsekvente etsningsdybder på forskjellige steder på sideveggene, noe som til slutt forårsaker sideveggbøyning.

for etsing. Hvis du har spørsmål eller trenger ytterligere detaljer, ikke nøl med å ta kontakt med oss.

Ytelsen og tilstanden til etseutstyret påvirker også etseresultatene betydelig. For eksempel kan ujevn plasmafordeling i reaksjonskammeret og ujevn elektrodeslitasje forårsake ujevn fordeling av parametere som ionetetthet og energi på waferoverflaten under etsing.

Videre kan ujevn temperaturkontroll og mindre svingninger i gassstrømningshastighet også påvirke etsningens jevnhet, noe som ytterligere bidrar til sideveggbøyning.
