Porøs aluminiumoksydvakuumchuck

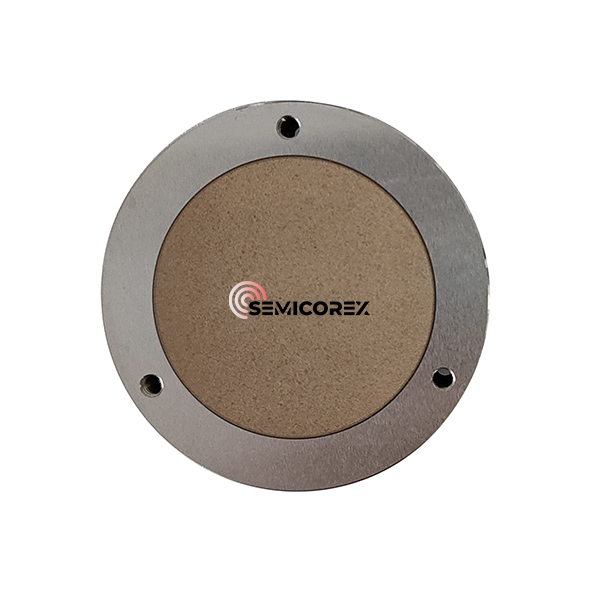

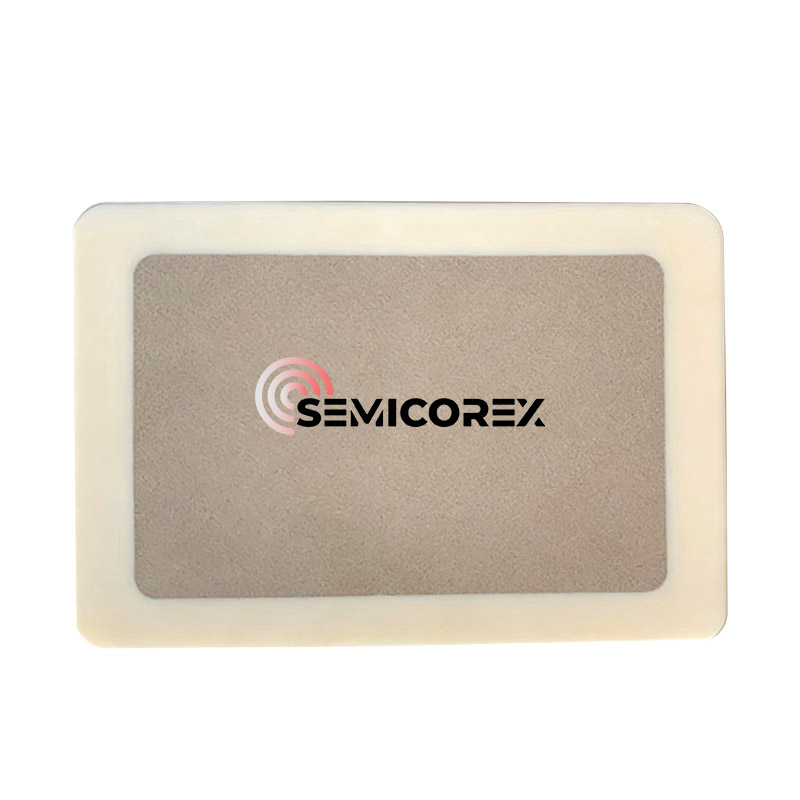

Semicorex Porous Alumina Vacuum Chuck er bærerplattformen for å fikse produktene ved hjelp av vakuumsugeprinsippet, dens del av overføringsvakuumet er typisk Alumina porøs keramisk plate. Den porøse keramiske platen er bygget inn i det forsenkede hullet i basen, dens omkrets er festet og forseglet til basen, og basen er maskinert av de tette keramiske eller metallmaterialene. Under minustrykket i arbeidsmiljøet er chucken koblet til vakuumpumpen gjennom den porøse strukturen inne i den keramiske platen for å trekke luft, noe som gjør at området under waferen danner et vakuumområde som er mye lavere enn det ytre atmosfæriske trykket. Under påvirkning av den sterke trykkforskjellen er waferen godt festet til overflaten av chucken. Vanligvis, jo høyere vakuumgraden er under skiven, jo tettere er adhesjonen mellom chucken og arbeidsstykket, og jo sterkere er adsorpsjonskraften.

I halvleder- og mikroelektronikkindustrien er presisjon ikke bare et krav – det er standarden. Den porøse aluminiumoksydvakuumchucken (også kjent som en keramisk vakuumchuck) er en kritisk komponent designet for å gi ensartet, ikke-skammende sug for ømfintlige underlag under litografi-, inspeksjons- og terningsprosesser.

Hva er en porøs alumina-vakuumchuck?

I motsetning til tradisjonelle metallchucker som bruker maskinerte spor for å skape sug, bruker en porøs keramisk chuck en spesialisert mikroskopisk porestruktur. Dette gjør at vakuumtrykket kan fordeles jevnt over hele overflaten av arbeidsstykket, og forhindrer "dimpling" eller deformasjon som ofte sees med rillede design.

Nøkkel tekniske spesifikasjoner

For å forstå ytelsen til disse komponentene, ser vi på materialegenskapene til høyrent Al2O3:

Hvorfor velge porøs alumina fremfor tradisjonelle materialer?

1. Overlegen flathet og enhetlighet

Den mikroskopiske porestrukturen sikrer at vakuumkraften påføres 100 % av kontaktflaten. I følge bransjedata reduserer jevnt sug waferspenningen med opptil 40 % sammenlignet med tradisjonelle rillede chucker i rustfritt stål.

2. Høy termisk stabilitet

Alumina-keramikk har en lav termisk ekspansjonskoeffisient (CTE). Ved høytemperaturbehandling eller laserbasert inspeksjon opprettholder chucken sine dimensjoner, og sikrer at fokusdybden forblir konstant.

3. ESD og forurensningskontroll

Høyrent aluminiumoksyd er kjemisk inert og naturlig motstandsdyktig mot korrosjon. Videre kan spesialiserte "Black Alumina" eller antistatiske belegg påføres for å forhindre elektrostatisk utladning (ESD), som er ansvarlig for nesten 25 % av halvlederutbyttetapet i enkelte miljøer.

Primære applikasjoner i høyteknologisk produksjon

Semiconductor Wafer Processing

Den primære brukssaken er i fotolitografi og waferprobing. Den ekstreme flatheten (<2μm) sikrer at waferen holder seg innenfor den smale dybdeskarpheten til avanserte optiske systemer.

Tynnfilm solcelleproduksjon

For fleksible eller ekstremt tynne underlag kan tradisjonelle vakuumkanaler forårsake fysisk skade. Den "pustende" overflaten til den porøse keramikken fungerer som en skånsom luftpute eller sugeplate, og beskytter skjøre lag.

Optisk linsesliping

Porøs alumina brukes til å holde linser under presisjonssliping, der enhver vibrasjon eller ujevnt trykk vil resultere i optiske aberrasjoner.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvordan rengjør du en porøs alumina-vakuumchuck?

A: Rengjøring er viktig for å opprettholde suget. Vi anbefaler å bruke ultralydrensing i avionisert vann eller spesialiserte løsemidler. Fordi alumina er kjemisk stabil, tåler den de fleste sure eller alkaliske rengjøringsmidler. Sørg for at chucken bakes tørr for å fjerne fuktighet fra porene.

Q2: Kan porestørrelsen tilpasses for spesifikke underlag?

A: Ja. Mindre porer (ca. 10 μm - 20 μm) er bedre for ultratynne filmer for å forhindre "utskrift", mens større porer gir høyere luftstrøm for tyngre eller mer porøse arbeidsstykker.

Q3: Hva er maksimal driftstemperatur?

A: Mens selve keramikken tåler temperaturer som overstiger 1500 ℃, er vakuumchuckenheten (inkludert tetninger og hus) vanligvis klassifisert for opptil 250 ℃ til 400 ℃ avhengig av bindingsmetoden.
