Hva er ringer i etsning

I brikkeproduksjon er fotolitografi og etsing to tett sammenkoblede trinn. Fotolitografi går foran etsing, hvor kretsmønsteret utvikles på waferen ved hjelp av fotoresist. Etsing fjerner deretter filmlagene som ikke er dekket av fotoresisten, og fullfører overføringen av mønsteret fra masken til waferen og forbereder for påfølgende trinn som ioneimplantasjon.

Etsing innebærer selektiv fjerning av unødvendig materiale ved bruk av kjemiske eller fysiske metoder. Etter belegg, resistbelegg, fotolitografi og fremkalling, fjerner etsing unødvendig tynnfilmmateriale som er eksponert på waferoverflaten, og etterlater bare de ønskede områdene. Overflødig fotoresist fjernes deretter. Å gjenta disse trinnene gjentatte ganger skaper komplekse integrerte kretser. Fordi etsing involverer materialfjerning, kalles det en "subtraktiv prosess."

Tørr etsing, også kjent som plasmaetsing, er den dominerende metoden innen halvlederetsing. Plasmaetsere er grovt klassifisert i to kategorier basert på deres plasmagenererings- og kontrollteknologier: kapasitivt koblet plasma (CCP) etsing og induktivt koblet plasma (ICP) etsing. CCP-etsere brukes først og fremst til etsing av dielektriske materialer, mens ICP-etsere primært brukes til etsing av silisium og metaller, og er også kjent som lederetsere. Dielektriske etsere retter seg mot dielektriske materialer som silisiumoksid, silisiumnitrid og hafniumdioksid, mens lederetsere retter seg mot silisiummaterialer (enkrystall silisium, polykrystallinsk silisium og silisium, etc.) og metallmaterialer (aluminium, wolfram, etc.).

I etseprosessen vil vi primært bruke to typer ringer: fokusringer og skjoldringer.

Fokusring

På grunn av kanteffekten til plasma er tettheten høyere i midten og lavere ved kantene. Fokusringen, gjennom sin ringformede form og materialegenskapene til CVD SiC, genererer et spesifikt elektrisk felt. Dette feltet leder og begrenser de ladede partiklene (ioner og elektroner) i plasmaet til waferoverflaten, spesielt ved kanten. Dette øker effektivt plasmatettheten ved kanten, og bringer den nærmere den i midten. Dette forbedrer etsningen betydelig over skiven, reduserer kantskader og øker utbyttet.

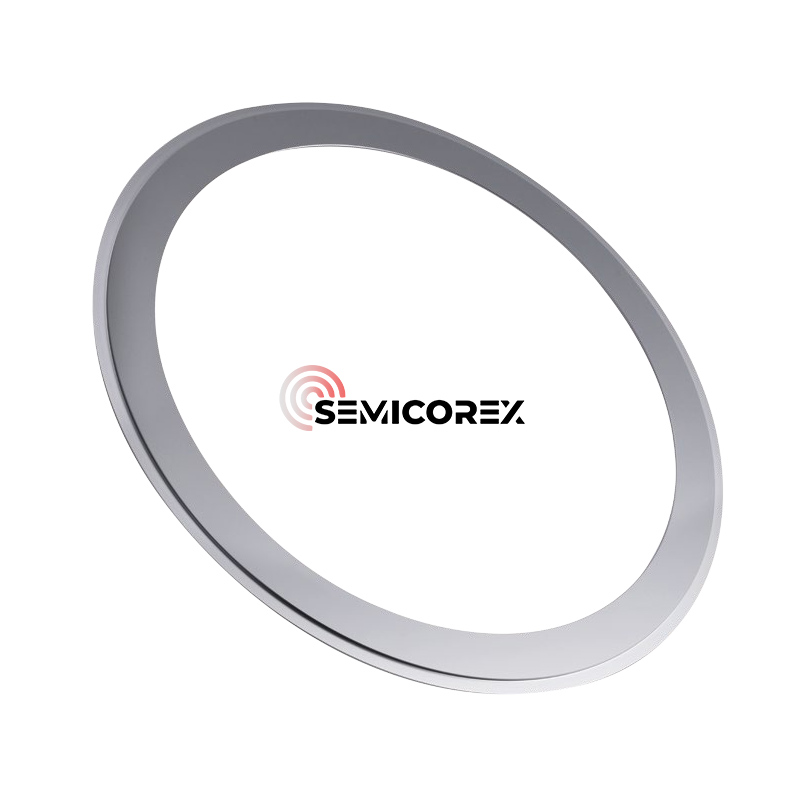

Skjoldring

Vanligvis plassert utenfor elektroden, er dens primære funksjon å blokkere plasmaoverløp. Avhengig av strukturen kan den også fungere som en del av elektroden. Vanlige materialer inkluderer CVD SiC eller enkrystall silisium.

Semicorex tilbyr høy kvalitetCVD SiCogSilisiumEtseringer basert på kundenes behov. Hvis du har spørsmål eller trenger ytterligere detaljer, ikke nøl med å ta kontakt med oss.
