SiC Keramisk Vakuum Chuck

Mens de streber etter Moores lov, trenger halvlederfabrikasjonsanlegg plattformer som holder på skiver som tåler sterke mekaniske krefter og forblir flate, uten støt eller fall. Semicorex SiC keramisk vakuumchuck gir den perfekte løsningen for å erstatte tradisjonelle chucker av alumina og rustfritt stål; de vil gi den nødvendige stivhet i forhold til vekt og vil ikke reagere kjemisk, som begge er avgjørende for å behandle 300 mm wafere og utover.

1. Materialfordeler ved bruk av sintret tett silisiumkarbid (SSiC).

Kjernekomponenten i vårSiC KeramikkVakuum Chuck er sintretSilisiumkarbid, et materiale definert av dets veldig sterke kovalente binding. Vår SSiC er ikke porøs eller reaksjonsbundet; snarere er det sintret ved > 2000 grader Celsius for å oppnå nesten teoretisk tetthet (> 3,10 g/cm3) – enkelt sagt er det mer solid enn andre materialer som brukes til å produsere vakuumchucker.

Eksepsjonell mekanisk stivhet.

Youngs modul til SSiC er omtrent 420 GPa, og gjør den dermed mye stivere enn alumina (omtrent 380 GPa). På grunn av denne høye elastisitetsmodulen vil chuckene våre forbli stabile under både vakuum og høyhastighetsrotasjonsforhold og vil ikke deformeres; følgelig vil ikke skivene "potetgull" (dvs. deformeres) og vil alltid ha jevn kontakt over hele overflaten.

Termisk stabilitet og lav CTE

I prosesser som involverer høyintensitets UV-lys eller friksjonsindusert varme, kan termisk ekspansjon føre til overleggsfeil. Våre SiC-chucker har en lav termisk ekspansjonskoeffisient (CTE) på 4,0 x 10^{-6}/K, kombinert med høy varmeledningsevne (>120W/m·K). Denne kombinasjonen lar chucken avlede varmen raskt, og opprettholder dimensjonsstabilitet under langvarige litografi- eller metrologisykluser.

2. Presisjonsteknikk og design

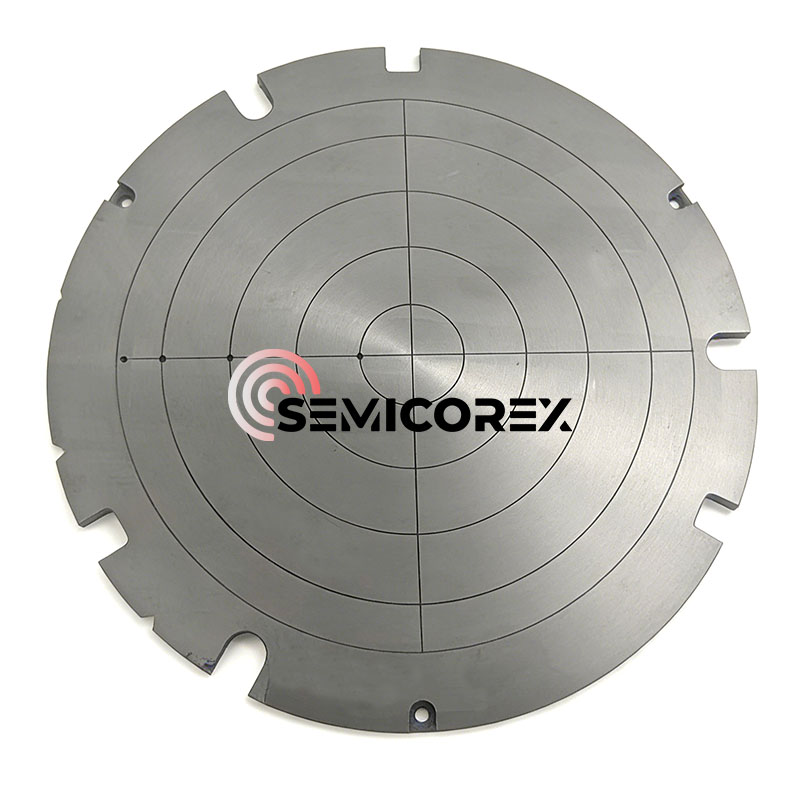

Som synlig på produktbildet har våre vakuumchucker et intrikat nettverk av konsentriske og radielle vakuumkanaler. Disse er CNC-maskinert med ekstrem presisjon for å sikre jevnt sug over skiven, og minimerer lokaliserte belastningspunkter som kan føre til brudd på skiven.

Sub-Micron Flatness: Vi bruker avanserte diamantslipings- og lappingteknikker for å oppnå en global flathet på <1μm. Dette er avgjørende for å opprettholde fokusdybden som kreves i avanserte litografiknuter.

Lettvekt (valgfritt): For å imøtekomme trinn med høy akselerasjon i steppere og skannere, tilbyr vi interne "lette" strukturer med honeycomb som reduserer massen uten å gå på bekostning av strukturell stivhet.

Perimeterjusteringshakk: Integrerte hakk gir sømløs integrasjon med robotiske slutteffektorer og justeringssensorer i prosessverktøyet.

3. Kritiske applikasjoner i halvlederforsyningskjeden

Våre SiC keramiske vakuumchucker er industristandarden for:

Wafer Thinning & Grinding (CMP): Gir den stive støtten som er nødvendig for å tynne wafere ned til mikronnivået uten kantflis.

Litografi (steppere/skannere): Fungerer som det ultraflate "scenen" som sikrer presis laserfokusering for sub-7nm noder.

Metrologi og AOI: Sikre at wafere er helt flate for høyoppløselig inspeksjon og defektkartlegging.

Wafer-terninger: Gir stabilt sug under høyhastighets mekaniske operasjoner eller laser-terninger.

Hos Semicorex forstår vi at en vakuumchuck bare er like god som overflateintegriteten. Hver chuck gjennomgår en flertrinns kvalitetskontrollprosess:

Laserinterferometri: For å bekrefte flathet over hele diameteren.

Heliumlekkasjetesting: Sikre at vakuumkanalene er perfekt forseglet og effektive.

Renromsrengjøring: Behandlet i klasse 100-miljøer for å sikre null metallisk eller organisk forurensning.

Vårt ingeniørteam jobber tett med OEM-verktøyprodusenter for å tilpasse spormønstre, dimensjoner og monteringsgrensesnitt. Ved å velge Semicorex, investerer du i en komponent som reduserer nedetid, forbedrer overleggsnøyaktigheten og senker de totale eierkostnadene gjennom ekstrem holdbarhet.
